面向未來，聚力同行，誠實守信 , 分享共贏。
3D打印，是一種快速成型技術，一種與傳統的材料去除加工方法截然相反的，通過增加材料、基于三維 CAD模型數據，通常采用逐層制造方式，直接制造與相應數學模型完全一致的三維物理實體模型的制造方法。
光固化3D打印技術是3D打印中成本較低、生產效率高、成型質量較高的技術之一，因此在醫療器械，汽車領域，珠寶鑄造，模具制造，航空航天等具有廣闊的應用前景。目前，主流的光固化3D打印技術有立體光刻技術（SLA）、數字光處理技術（DLP）、選擇區域透光技術（LCD）。

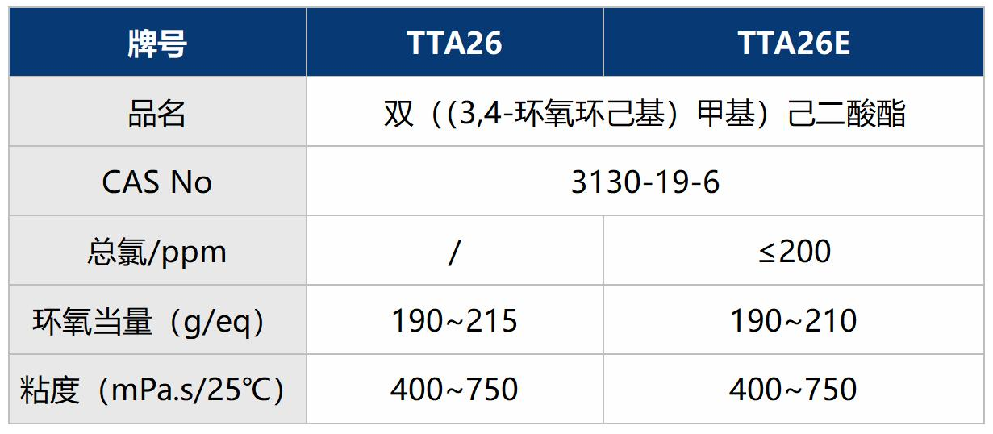

光固化3D打印成型材料為液體光敏樹脂，主要由預聚物樹脂、稀釋單體、光引發劑、助劑等組成。脂環族環氧樹脂因為具有低粘度、體積收縮率低、陽離子固化速度快的特點，被廣泛用于SLA型3D打印光敏樹脂中，代表性脂環族環氧樹脂為TTA21。韌性是3D打印材料評估中重要的指標之一，為了進一步改善3D打印材料的韌性，可選擇柔韌性的脂環族環氧樹脂，如TTA26，主要指標如下：
對比經典的脂環族環氧樹脂TTA21，TTA26柔韌性更佳，既可以改善材料的韌性，又滿足快速陽離子固化的要求，主要用于對韌性要求較高的3D打印材料中。

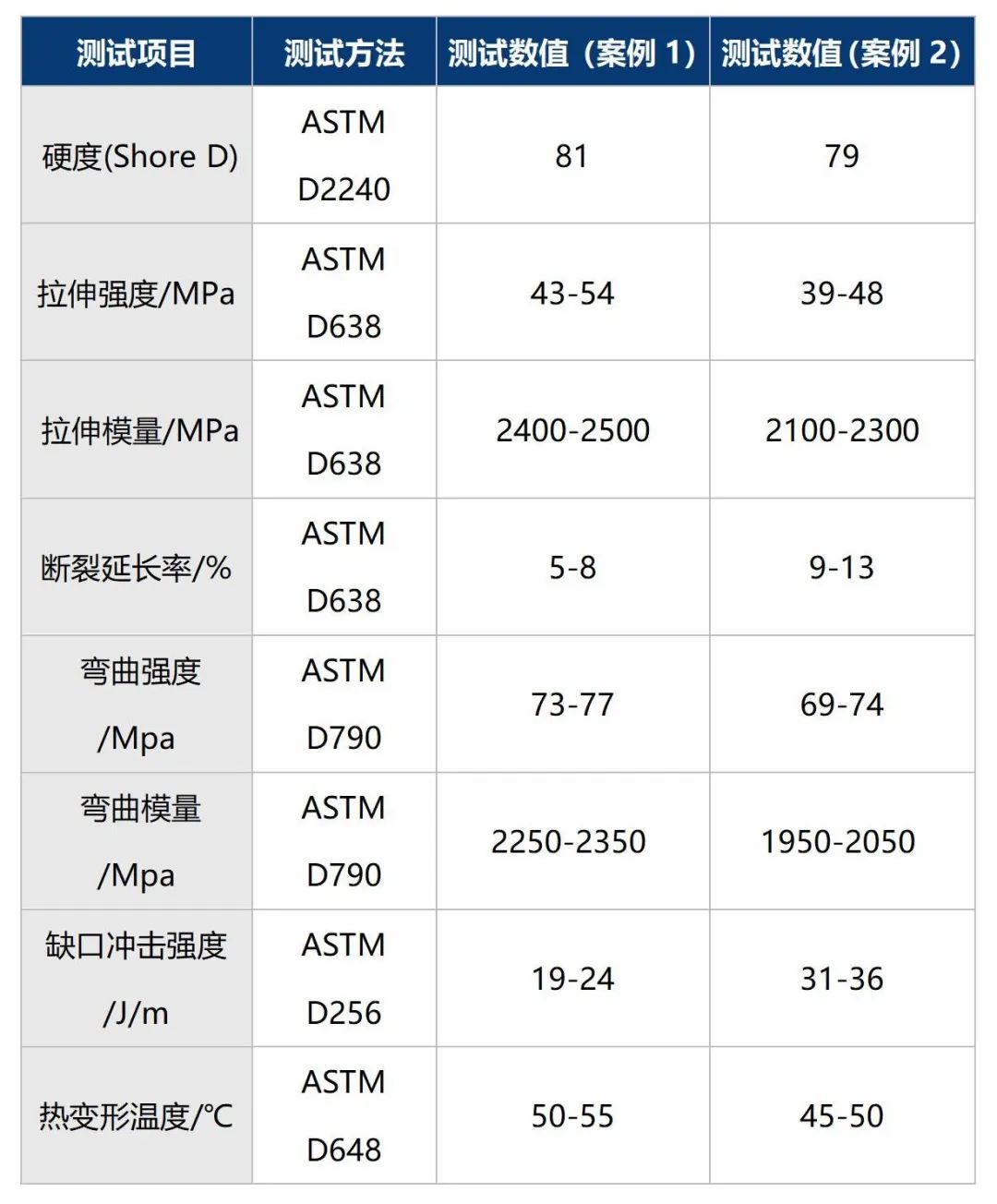

如下對比案例，案例1中主要脂環族環氧樹脂為TTA21，案例2中主要脂環族環氧樹脂為TTA26，從以下數據可知，由TTA26組成的光敏樹脂液，固化后材料的韌性明顯提高。
